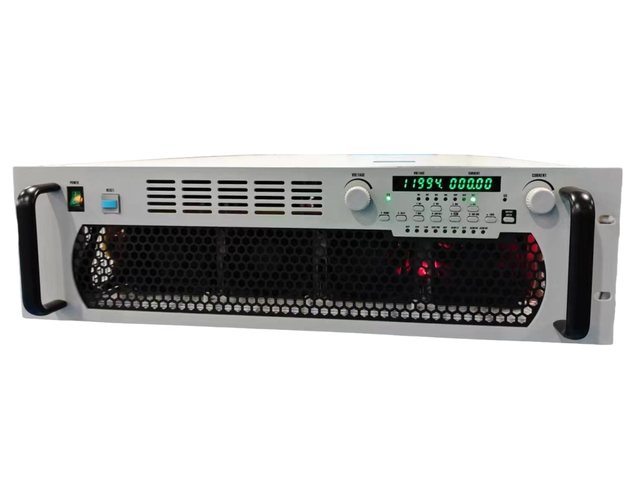

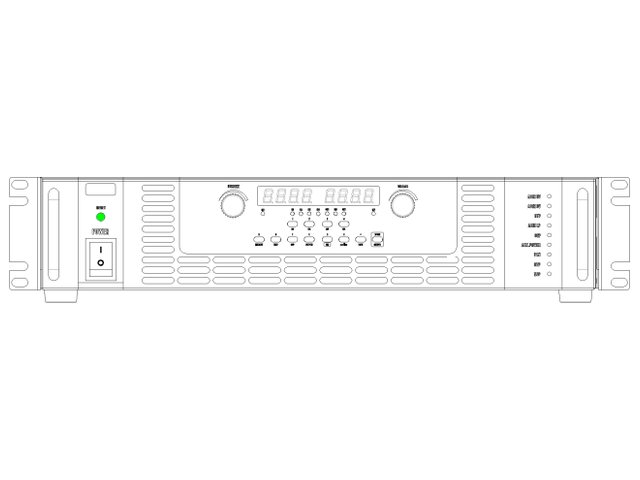

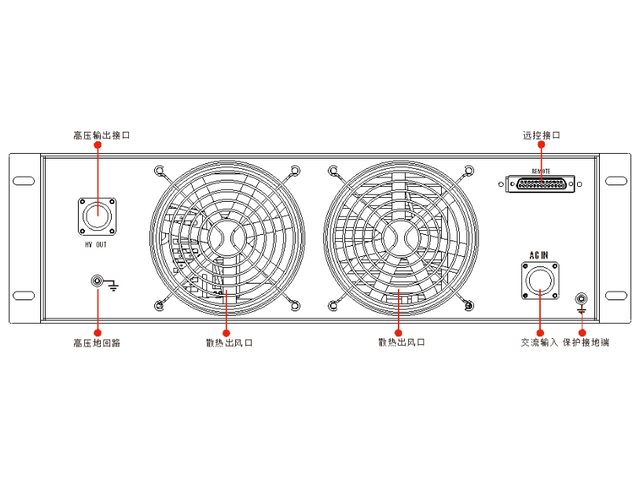

Hx系列 可编程高压直流电源
发布时间: 2026-10-16 14:41
19’’标准机架式，最高电压3KV-20kV可选
4组面板存储/调用功能，可单独/循环输出
LAN/RS232/485通讯接口可选（默认RS485(RJ45接口)）
SCPI和Modbu通讯协议可选
16bitADC, 4位LED显示(可选配5位高分辨)、“键盘+飞梭”设置
前后通风式主动温控风扇散热
CV/CC自动优先切换，可选恒功率功能(W标识)
高压短路保护
电弧侦测(非全机型适配)
悬浮，外壳接地
提供非标定制
应用领域
功率元器件产品的测试/老炼测试(MosfetIGBT二极管电容器)、离子注入；静电喷涂；静电驻极；耐压测试；粒子加速；静电场；离子束电源；电子束电源；加速器电源；绝缘测试；深海观测网岸基；高压电容充电；高压取电；科学研究等
Hx系列 可编程高压直流电源
产品特点
应用行业
功率元器件产品的测试/老炼测试(MosfetIGBT二极管电容器)、离子注入；静电喷涂；静电驻极；耐压测试；粒子加速；静电场；离子束电源；电子束电源；加速器电源；绝缘测试；深海观测网岸基；高压电容充电；高压取电；科学研究等
技术参数
技术参数
| 技术参数 | Technical Data | Hx高压系列 | | |
|---|
| 交流：供电 | AC:Supply | | | |
| - 电压 | - Voltage | 单相220VAC±10%(功率容量≦3kW) 三相380VAC±10%(功率容量>3kW) | | |
| - 频率 | - Frequency | 50-60Hz | | |
| 直流：电压 | DC:Voltage | | | |
| - 电压精确度 | - Setting Accuracy | ＜0.1%FS±3dig | | |
| - 电压精确度 | - Readback Accuracy | ＜0.2%FS±2dig | | |
| - 1-100%的负载调整率 | - Load regulation 1-100% | ＜额定值的0.05% | | |
| - ±10%△UAC线性调整率 | - Line regulation ±10%△UAC | ＜额定值的0.05% | | |
| - 带载10-100%调整时间 | - Regulation 10-100% load | ＜100ms | | |
| - 带载10-90%上升时间 | - Slew rate 10-90% | ＜1s | | |
| - 纹波Vrms | - Ripple | ＜额定值的0.15% | | |
| 直流：电流 | DC:Current | | | |
| - 电流精确度 | - Setting Accuracy | ＜0.2%FS±3dig | | |
| - 电流精确度 | - Readback Accuracy | ＜0.5%FS±2dig | | |
| - 1-100%的负载调整率 | - Load regulation 1-100% | ＜额定值的0.15% | | |
| - ±10%△UAC线性调整率 | - Line regulation ±10%△UAC | ＜额定值的0.05% | | |
| 保护功能 | Protection | | | |
| | -OVPOCPOPPOTP Arc Detection、High-Voltage Short Circuit Protection etc. | 过压保护、过流保护、过载保护、 电弧侦测、高压短路保护、过温保护等 | | |
| 隔离耐压 | Insulation | | | |
| - 交流输入对外壳 | - AC input to enclosure | 3000VDC | | |
| - 交流输入对直流输出 | - AC input to DC output | 3000VDC | | |
| - 直流输出对外壳（PE） | - DC output to enclosure(PE) | 300V以下机型是500V耐压 1000V以下机型是1500V耐压 2000V以下机型是2000V耐压 | | |
| 其他 | Other | | | |
| - 数字接口 | - Digital interfaces | LAN、RS485、RS232 | | |
| - 干接点 | - Dry contact input Dry contact output | 干接点输入 干接点输出 | | |
| - 冷却方式 | - Cooling | 风冷 | | |
| - 工作温度 | - Operation temperature | -5℃-45℃ | | |
| - 存储温度 | - Storage temperature | -20℃-60℃ | | |
| - 相对湿度 | - Humidity | ＜80%，无凝露 | | |

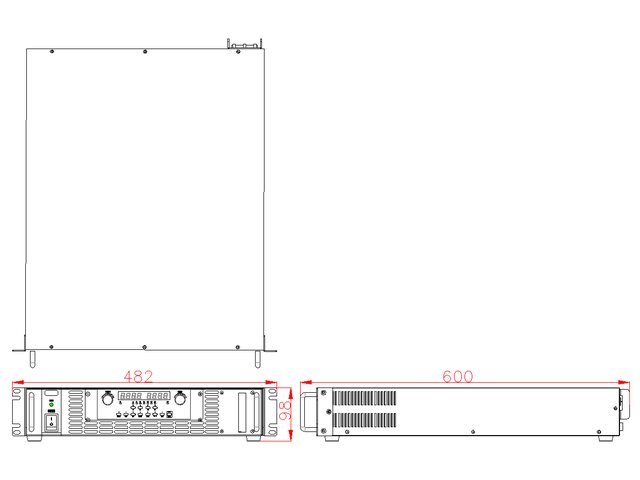

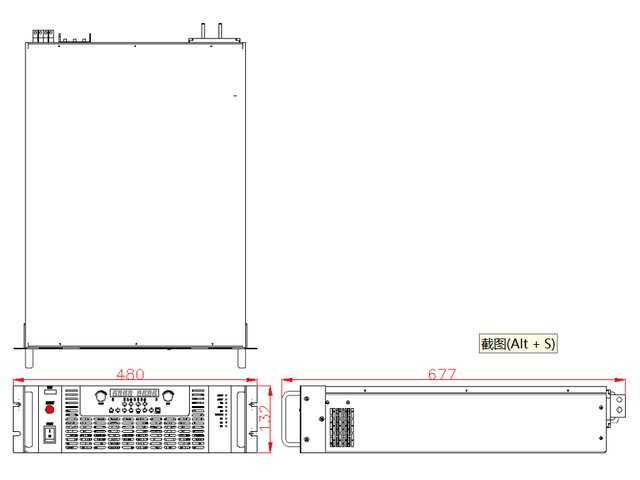

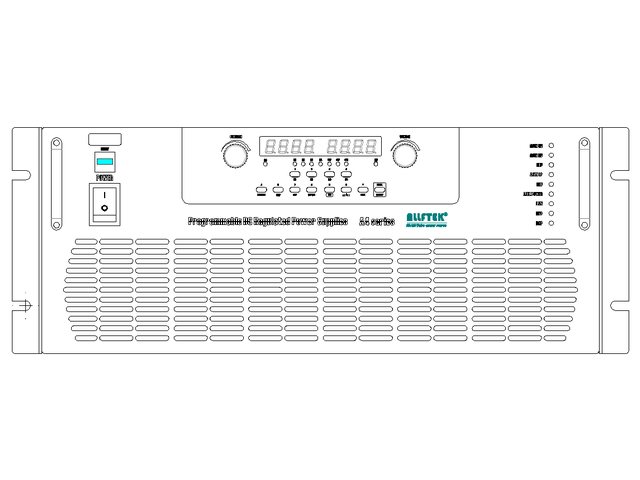

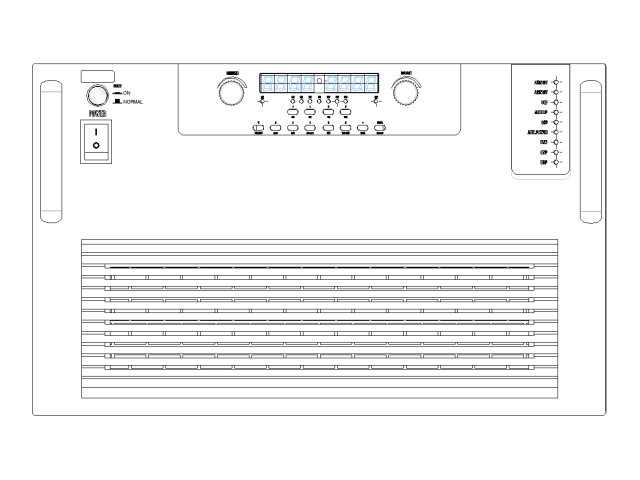

| - 尺寸（宽*高*深） | - Dimensions(W H D) | 483(W) x 88(H) x 600(D) mm (AH2, 2U) 480(W) x 132(H) x 677(D)mm (AH3, 3U) 480(W) x176(H) x 677(D)mm (AH4, 4U) 480(W) x266(H) x 667(D)mm (AH6, 6U) | | |
| - 重量 | - Weight | 15kg(AH2)/25kg(AH3) 35kg(AH4)/60kg(AH6) | | |
典型型号规格对照
| 规格 | 规格 | 规格 | AH2-30H0.5PT | AH2-50H01WT | AH3-70H0.3WT | AH3-150H0.1PT |
|---|
| 输出 规格 | 输出 规格 | 电压 | 200.00V-3000.0V | 100.00V-5000.0V | 300.00V-7000.0V | 300.00V-15000V |
| 输出 规格 | 输出 规格 | 电流 | 0-0.5000A | 0-1.0000A | 0-0.3000A | 0-0.1000A |
| 机箱 | 机箱 | 机箱 | 2U高度19’’标准机架式 | 3U高度19’’标准机架式 | 3U高度19’’标准机架式 | 3U高度19’’标准机架式 |
| 输出功率(Max.) | 输出功率(Max.) | 输出功率(Max.) | 1500W | 3000W | 1500W | 1500W |
| 源效应 | 源效应 | 源效应 | ＜0. 5%±5 D @阻性负载满载 ， 9 0 %负 载 | ＜0. 5%±5 D @阻性负载满载 ， 9 0 %负 载 | ＜0. 5%±5 D @阻性负载满载 ， 9 0 %负 载 | ＜0. 5%±5 D @阻性负载满载 ， 9 0 %负 载 |
| 负载效应¹ | 负载效应¹ | 负载效应¹ | ＜0. 5%±5D阻性负载满载 | ＜0. 5%±5D阻性负载满载 | ＜0. 5%±5D阻性负载满载 | ＜0. 5%±5D阻性负载满载 |
| 纹波@5Hz~1MHzRMS | 纹波@5Hz~1MHzRMS | 纹波@5Hz~1MHzRMS | ＜0.1%FS±5dig @阻性负载满载@示波器带宽20MHz,并接47uF和0.1uF额定耐压值的电容测量 | ＜0.1%FS±5dig @阻性负载满载@示波器带宽20MHz,并接47uF和0.1uF额定耐压值的电容测量 | ＜0.1%FS±5dig @阻性负载满载@示波器带宽20MHz,并接47uF和0.1uF额定耐压值的电容测量 | ＜0.1%FS±5dig @阻性负载满载@示波器带宽20MHz,并接47uF和0.1uF额定耐压值的电容测量 |
| 显示 分辨率 | 显示 分辨率 | 电压 | 0.1V | 0.1V | 0.1V | 1V |
| 显示 分辨率 | 显示 分辨率 | 电流 | 0.1 mA | 0.1mA | 0.1 mA | 0.1 mA |
| 设值 精度 | 设值 精度 | 电压 | ≤ 0.1 % + 3V | ≤ 0.1 % + 3V | ≤ 0.2 % + 10V | ≤ 0.2%+ 15V |
| 设值 精度 | 设值 精度 | 电流 | ≤ 0.2%+ 3mA | ≤ 0.2% +3mA | ≤ 0.3 % + 3 mA | ≤ 0.3% + 3mA |
| 回读 精度 | 回读 精度 | 电压 | ≤ 0.2% + 2V | ≤ 0.2%+ 2V | ≤ 0.3%+ 30V | ≤ 0.3%+ 50V |
| 回读 精度 | 回读 精度 | 电流 | ≤ 0.5%+ 2mA | ≤ 0.5%+ 2mA | ≤ 0.5%+ 5mA | ≤ 0.5%+ 2mA |
| 温度漂移 | 温度漂移 | 温度漂移 | 电流：±5D @接通电源3 0分钟后，电压：±2 D @接通电源3 0分钟后 | 电流：±5D @接通电源3 0分钟后，电压：±2 D @接通电源3 0分钟后 | 电流：±5D @接通电源3 0分钟后，电压：±2 D @接通电源3 0分钟后 | 电流：±5D @接通电源3 0分钟后，电压：±2 D @接通电源3 0分钟后 |
| 瞬态响应时间 | 瞬态响应时间 | 瞬态响应时间 | CC→CV：＜200ms,CV瞬态反应时间＜5ms | CC→CV：＜200ms,CV瞬态反应时间＜5ms | CC→CV：＜200ms,CV瞬态反应时间＜5ms | CC→CV：＜200ms,CV瞬态反应时间＜5ms |
| 测量时间 | 测量时间 | 测量时间 | ≤ 8 ms | ≤ 8 ms | ≤ 8 ms | ≤ 8 ms |
| 过压保护精准度 | 过压保护精准度 | 过压保护精准度 | ≤ 1 % + 1digit | ≤ 1 % + 1digit | ≤ 1 % + 1digit | ≤ 1 % + 1digit |
| 过流保护精准度 | 过流保护精准度 | 过流保护精准度 | 110% Imax | 110% Imax | 110% Imax | 110% Imax |
| 输出上升时间@额定值 | 输出上升时间@额定值 | 输出上升时间@额定值 | ＜10 s（待定） | ＜10 s（待定） | ＜10 s（待定） | ＜10 s（待定） |
| 循环记忆 输出 | 循环记忆 输出 | 时间 | 1 ~ 999S | 1 ~ 999S | 1 ~ 999S | 1 ~ 999S |
| 循环记忆 输出 | 循环记忆 输出 | 记忆组 | M1 ~ M4 | M1 ~ M4 | M1 ~ M4 | M1 ~ M4 |
| 循环记忆 输出 | 循环记忆 输出 | 循环组 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 |
| 稳定度 | 稳定度 | 电压 | ≤ 0.1 % + 2 digit | ≤ 0.1% + 1 digit | ≤ 0.1 % + 1digit | ≤ 0.2 % + 1digit |
| | 电流 | 电流 | ≤0.2 % + 1 digit | ≤0.2 % + 1 digit | ≤0.2% + 1 digit | ≤0.3% + 1 digit |
产品选型
选型规格
| 选型规格 | 电压 | 电流 | 功率 | 接口 |
|---|
| H2-30H0.5 | 3000.0V | 0.5000A | 1500W | LAN、RS485、浮地、干接点/模拟量接口 |
| H2-50H01W | 5000.0V | 1.0000A | 3000W | LAN、RS485、浮地、干接点/模拟量接口 |
| H3-70H0.3W | 7000.0V | 0.3000A | 1500W | LAN、RS485、浮地、干接点/模拟量接口 |
| H3-150H0.1 | 15000V | 0.1000A | 1500W | LAN、RS485、浮地、干接点/模拟量接口 |
| H3-200H0.01 | 20000V | 0.0100A | 200W | LAN、RS485、浮地、干接点/模拟量接口 |
| H4-200H0.1W | 20000V | 0.1000A | 1000W | LAN、RS485、浮地、干接点/模拟量接口 |
| H6-200H0.5W | 20000V | 0.5000A | 2000W | LAN、RS485、浮地、干接点/模拟量接口 |
详情请致电垂询： 180 6194 6188
