AS系列 大功率直流电源柜
    发布时间: 2026-10-16 14:55

AS系列大功率直流电源柜是集国际先进技术水平、先进控制水平于一体的电源产品。采用高频PWM控制和移相全桥变换技术，两级变换电路结构，保证电源输出稳定，双闭环控制电路系统，电源输出精度高、动态响应快、过流能力强、输出纹波低。具有体积小、重量轻、噪声低、效率高，操作简单等优点，是一款经济型高性价比的电源。

应用领域

电机、电动工具、汽车电子、分合闸线圈及直流开关，表面处理、制氢，飞机及机载设备、雷达、导航等军用电子设备的制造、检测、老化，以及工矿企业、高等院校实验室、研究所等。

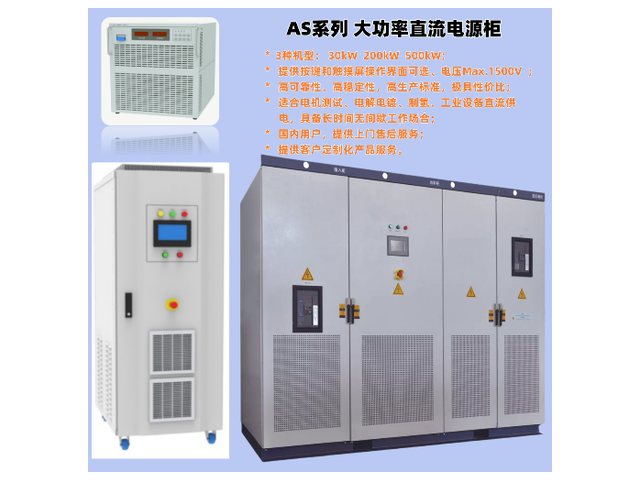

AS系列 大功率直流电源柜

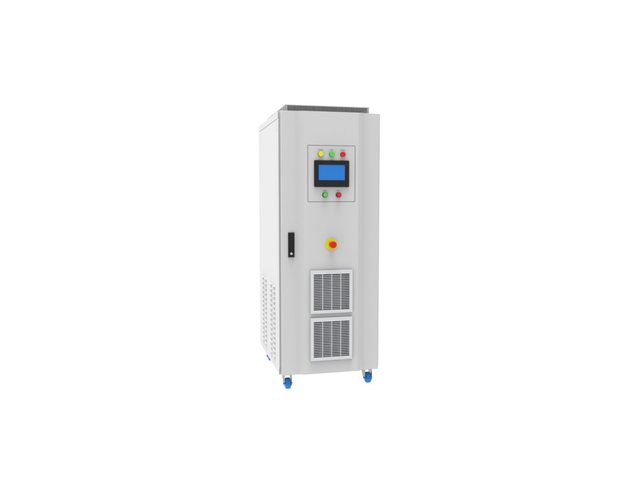

AS系列 大功率直流电源柜

AS系列 大功率直流电源柜AS系列 大功率直流电源柜

产品概述

AS系列大功率直流电源柜是集国际先进技术水平、先进控制水平于一体的电源产品。采用高频PWM控制和移相全桥变换技术，两级变换电路结构，保证电源输出稳定，双闭环控制电路系统，电源输出精度高、动态响应快、过流能力强、输出纹波低。具有体积小、重量轻、噪声低、效率高，操作简单等优点，是一款经济型高性价比的电源。

产品特点

  • 具有恒压、恒流输出模式；输出电压、输出电流全量程可调。

  • 具有多级滤波电路，降低对电网谐波干扰。

  • 双闭环控制电路，响应速度快，输出稳定。

  • 采用全桥移相软开关技术，整机效率高于88%。

  • 具有RS485、模拟量、I/O(选配)、interlock（选配）外部通信及控制接口

  • LCD触摸屏操作，操作更加便捷，显示更直观。

  • 采用非晶高频变压器，灌封式电感，温升更小，工作更可靠。

  • 输入输出隔离及安全防护，保证安装操作安全性。

  • 保护功能完备：输入缺相、过/欠压保护；输出短路、过压/流或限流保护；内部过热保护等

  • 远程感测线压降补偿功能(选配)

  • 接受客制化非标定制服务，适应更多场合应用

应用行业

电机、电动工具、汽车电子、分合闸线圈及直流开关，表面处理、制氢，飞机及机载设备、雷达、导航等军用电子设备的制造、检测、老化，以及工矿企业、高等院校实验室、研究所等。

技术参数

产品参数

型号 Model型号 ModelAS系列
输出功率输出功率30KW-500KW
稳压稳流精度稳压稳流精度源效应：≤0.2%额定值（输入电源电压变化±10%时引起的输出电压变化率） 时漂：≤0.3%额定值（电源连续工作时间大于8小时时引起的输出电压变化率） 温漂：≤0.5%额定值／℃±2个字（在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率） 负载效应：≤0.3%额定值±2个字（电源输出电流从零至额定值变化时引起的输出电压变化率）
输入 INPUT相数Phase3φ4W
输入 INPUT电压Voltage380V±10%
输入 INPUT频率Frequency50Hz/60Hz±10%
输出OUTPUT电压Voltage0-1500VDC
输出OUTPUT电流Current0-20000ADC
电压纹波rms Voltage Ripple电压纹波rms Voltage Ripple稳压时：≤1% FS(额定)
电流纹波rms Current Ripple电流纹波rms Current Ripple稳流时：≤1%FS(额定)
电源调整率 Load  Regulation电源调整率 Load  Regulation≤1%FS(额定)
负载调整率 Load  Regulation负载调整率 Load  Regulation≤1%FS(额定)
效率 Efficiency效率 Efficiency≥80%
电压解析度 Voltage Resolution电压解析度 Voltage Resolution0.1V或1V(根据具体量程而定)
电流解析度 Current Resolution电流解析度 Current Resolution0.1A或1A(根据具体量程而定)
工作模式电压调节 CV0-100%额定电压可调
工作模式电流调节 CC0-100%额定电流可调
设定/回读 精度电压 Voltage＜±1%FS+1dgt
设定/回读 精度电流 Current＜±1%FS+1dgt
保护Protection保护Protection缺相、输入过压、欠压、输出过压、欠压、输出过流、过温
通讯接口Interface（选配）通讯接口Interface（选配）RS485/RS232
模拟量接口Interface（选配）模拟量接口Interface（选配）4-20mA，0-5V，0-10V
绝缘电阻Insulation绝缘电阻Insulation输入对机壳 20MΩ 60VDC ,  输出对机壳 20MΩ
耐压 Pressure  resistance耐压 Pressure  resistance输入对机壳 1500VAC 1分钟 ,  输入对输出 1500VAC 1分钟
冷却方式 Cooling冷却方式 Cooling风扇强制冷却
运行环境 Environment运行环境 Environment0-40℃   20-80%RH(不结露)

产品选型

功率档位：30KW / 60KW / 120KW / 150KW / 200KW / 300KW / 500KW

电压档位：20V / 30V / 40V / 60V / 100V / 120V / 200V / 300V / 500V / 600V / 800V / 1000V / 1500V
