AP系列 可编程脉冲电源
发布时间: 2026-10-16 14:47

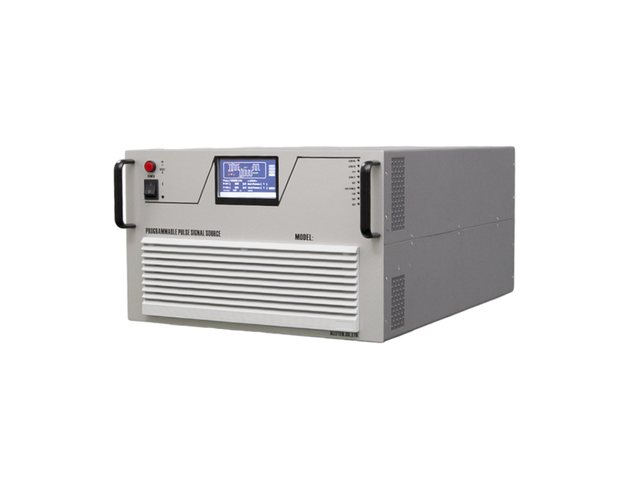

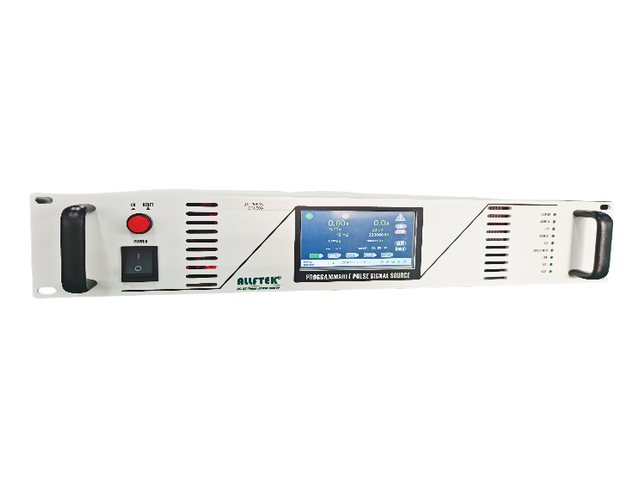

AP系列可编程脉冲电源是一款采用先进的方波驱动技术的功率信号发生器，功能齐全，人性化的设计，能够满足不同客户的需求。
针对高质量方波脉冲信号应用需求场合之定制产品，高压脉冲最高20kV, 恒流脉冲最高1600A，最高频率达2MHz
应用领域
科学研究、功率半导体筛选/可靠性测试、等离子表面处理、激光器驱动/测试、激光雷达驱动/测试、传感器动态响应测试、绝缘/耐压测试、气体放电电离实验、等离子注入、新材料研发实验、电磁线圈驱动及老化、电镀电解表面处理、各类高频变压器的测试老化等
AP系列 可编程脉冲电源
产品概述
AP系列可编程脉冲电源是一款采用先进的方波驱动技术的功率信号发生器，功能齐全，人性化的设计，能够满足不同客户的需求。 针对高质量方波脉冲信号应用需求场合之定制产品，高压脉冲最高20kV, 恒流脉冲最高1600A，最高频率达2MHz
产品特点

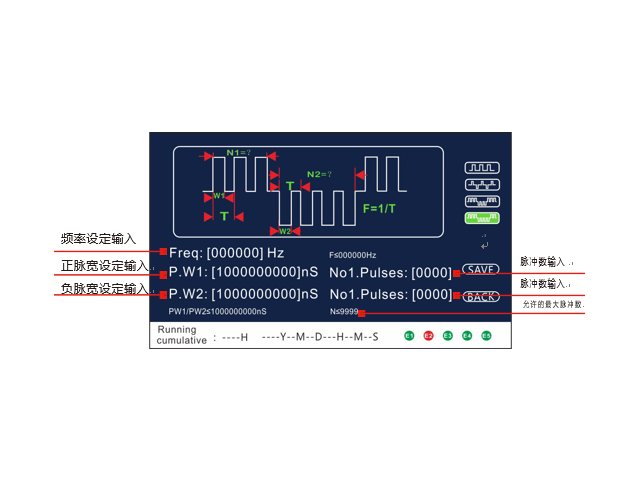

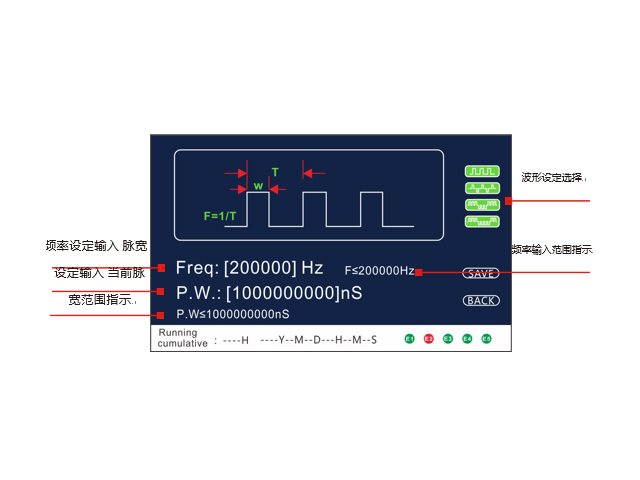

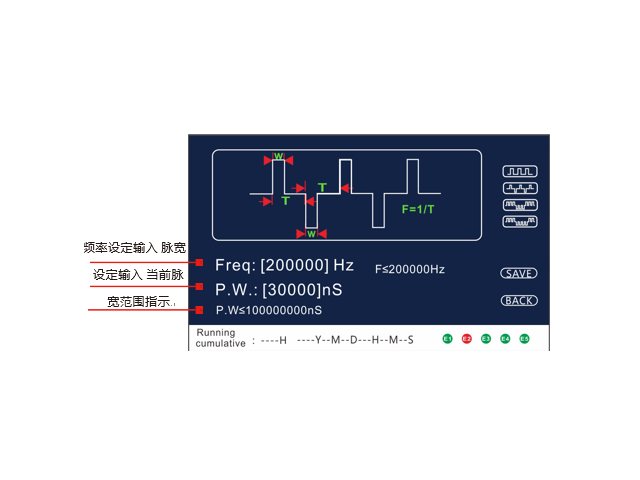

多种定制波形可选（正脉冲，正负脉冲，脉冲串等）

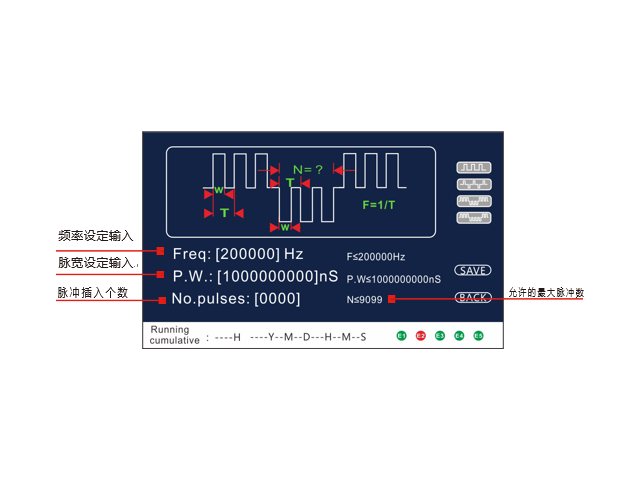

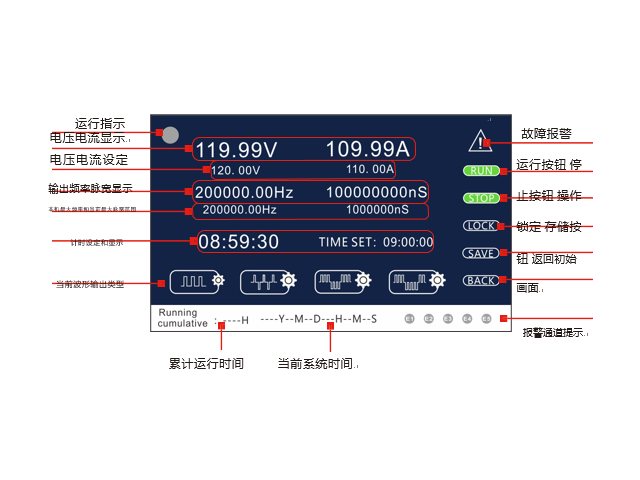

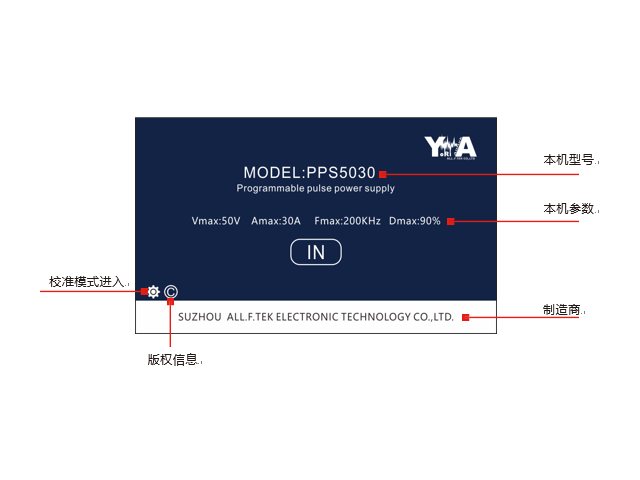

超高分辨率液晶触摸屏控制、显示
RS232或485通讯接口
输出频率最高可达2MHz
输出波形：标准方波，电压或电流脉冲可选
波形速率可达几十个纳秒级，低过冲或零过冲
占空比（脉宽）连续可调
支持19英寸标准机架安装
专用高速DSP控制芯片
功率跟随主动风扇散热
4种保护状态，独立指示
多项自主技术专利
应用行业
科学研究、功率半导体筛选/可靠性测试、等离子表面处理、激光器驱动/测试、激光雷达驱动/测试、传感器动态响应测试、绝缘/耐压测试、气体放电电离实验、等离子注入、新材料研发实验、电磁线圈驱动及老化、电镀电解表面处理、各类高频变压器的测试老化等
技术参数

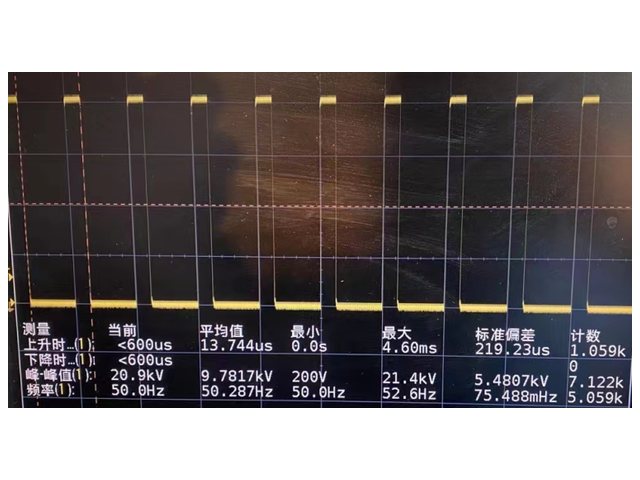

高压脉冲源 技术规格表(示例一)
| 型号规格 | AP20kV-50mA-ST-50 | AP20kV-50mA-ST-50 |
|---|
| 输入特性 |
| 输入电压频率 | | 单相220V±10%，50Hz |
| 浪涌电流 | | ＜50A |
| 额定输出 |
| 额定输出峰值电压/电流 | V/A | 1kV-20kV/50mA |
| 脉冲功率 | kW | 1kW |
| 输出频率 | Hz | 0.1Hz~50Hz额定值连续可调（可选配≤10kHz） |
| 输出脉宽 | ns | 分辨率：1ns，10%-90%连续可调或0-设定值连续可调 |
| 上升及下降时间 | ns | 最快60ns（额定等效阻性负载或容性负载≤150pF)@10%-90% |
| 过冲 | % | ≤5%(预估值) |
| 显示 | | 电压分辨率：1V/10V（峰值），精度5%； 电流分辨率：0.1mA（平均值），精度5% 频率、脉宽、计时、运行指示、告警指示、当前波形指示 |
| 界面与控制 |
| 操作面板 | | 触摸屏4.3'' |
| 通讯接口 | | RS485/RS232/USB（三选一） |
| 运行时间控制 | | 1S-99H或无限制任意设定 |
| 保护 | | 过温、限流、过压 |
| 工作时间累计 | | 9999H或无限制任意设定 |
| 屏幕锁定 | | 通过LOCK键锁定屏幕，防止误操作 |
| 脉冲控制/正脉冲 | | 支持 |
| 环境条件 |
| 工作温度 | ℃ | 0℃~40℃ |
| 存储温度 | ℃ | -10℃~85℃ |
| 工作湿度 | RH | 20%-80%RH（无凝露） |
| 存储湿度 | RH | 10%-95%RH（无凝露） |
| 海拔高度 | m | ＜2000m |
| 电气与机械性能 |
| 散热 | | 强制风冷，前面板和左右两侧进风，后面板出风 |
| 重量 | kg | ≈40kg |
| 尺寸 | mm | 宽434mm，高267mm，深600mm |
| 耐压 | | 10mA，AC1500V@1min无击穿,（L和N对外壳） @母线对机壳电容拆除情况下测量 |
| 绝缘 | | 正输出端子对外壳：500V，＞100MΩ； 负输出端子对外壳：500V，＞100MΩ |

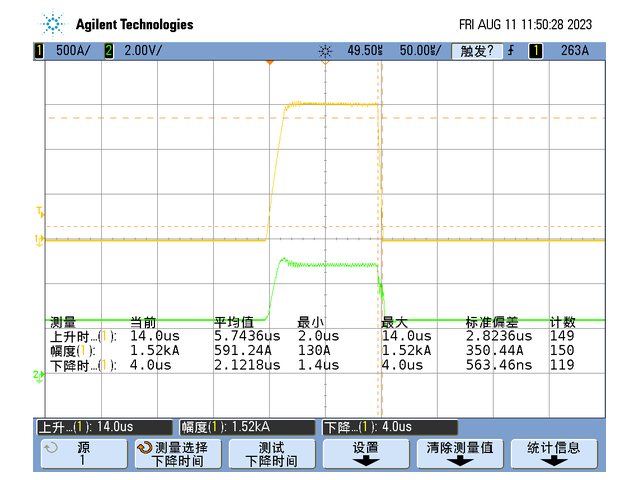

恒流脉冲源 技术规格表(示例二)
| 型号规格 | AP20-1300-NT | AP20-1300-NT |
|---|
| 输入特性 |
| 输入电压频率 | | 三相380V±10%，50Hz |
| 浪涌电流 | | ＜100A |
| 额定输出 |
| 额定输出峰值电流/电压 | V/A | 200A~1300A /20V |
| 脉冲峰值功率 | kW | 8kW |
| 输出脉宽 | ns | 分辨率：1ns，脉宽调节范围: 100us~1ms连续可调 |
| 上升速率 | ns | 最快速率不小于3A/us（回路负载≦20mΩ)@10%-90% |
| 过冲 | % | ≤5%(预估值)或零过冲 |
| 显示 | | 电流分辨率：1A（峰值），精度5%； 电压分辨率：0.01V（平均值），精度5% 频率、脉宽、计时、运行指示、告警指示、当前波形指示 |
| 界面控制 |
| 操作面板 | | 触摸屏4.3'' |
| 通讯接口 | | RS485/RS232/USB（三选一, 默认RS485） |
| 运行时间控制 | | 1S-99H或无限制任意设定 |
| 保护 | | 过温、限流、过压 |
| 工作时间累计 | | 9999H或无限制任意设定 |
| 屏幕锁定 | | 通过LOCK键锁定屏幕，防止误操作 |
| 脉冲控制/正脉冲 | | 支持 |
| 环境条件 |
| 工作温度 | ℃ | 0℃~40℃ |
| 存储温度 | ℃ | -10℃~85℃ |
| 工作湿度 | RH | 20%-80%RH（无凝露） |
| 存储湿度 | RH | 10%-95%RH（无凝露） |
| 海拔高度 | m | ＜2000m |
| 电气与机械性能 |
| 散热 | | 强制风冷，前面板和左右两侧进风，后面板出风 |
| 重量 | kg | ≈36kg |
| 尺寸 | mm | 宽434mm，高267mm，深600mm |
| 耐压 | | 10mA，AC1500V@1min无击穿,（L和N对外壳） @母线对机壳电容拆除情况下测量 |
| 绝缘 | | 正输出端子对外壳：500V，＞100MΩ； 负输出端子对外壳：500V，＞100MΩ |
大功率激光器脉冲源 技术规格表(示例三)
| 型 号 | 型 号 | AP80-210SR-20 | AP150-500SR-200 |
|---|
| 输入特性 |
| 输入电压频率 | —— | 单相220V±10% 50Hz（或380V±10% 50Hz根据机型） | 单相220V±10% 50Hz（或380V±10% 50Hz根据机型） |
| 输入电流 | —— | ＜40A | ＜60A |
| 浪涌电流 | —— | ＜80A | ＜120A |
| 输出特性 |
| 输出电流幅值范围 | QCW | 0A-210A | 0A-500A |
| 输出电流幅值范围 | CW | 0A-100A | 0A-300A |
| 输出回路电压范围(平均值) | V | 0V-80V（跟随负载自动调整） | 0V-150V（跟随负载自动调整） |
| 输出频率 | Hz | 0.1Hz~20Hz | 0.1Hz~200Hz |
| 输出脉宽 | ns | 脉宽：1ms-400ms; STEP：1ns 占空比：0.1%-50%连续可调 | 脉宽：1us-1000us; STEP：1ns 占空比：0.1%-5%连续可调 |
| 上升及下降时间 | ns | 无特殊要求 | 无特殊要求 |
| 显示 | —— | 电压分辨率:0.01V/1V(峰值）,精度5%；电流分辨率：0.01A（平均值），精度5% | 电压分辨率:0.01V/1V(峰值）,精度5%；电流分辨率：0.01A（平均值），精度5% |
| 显示 | —— | 频率、脉宽、计时、运行指示、告警指示、当前波形指示 | 频率、脉宽、计时、运行指示、告警指示、当前波形指示 |
| 功能与控制 |
| 操作面板 | —— | 4.3''触摸屏 | 4.3''触摸屏 |
| 通讯接口 | —— | RS485/RS232/USB（三选一，默认RS485） | RS485/RS232/USB（三选一，默认RS485） |
| 运行时间控制 | —— | 1S--99H或无限制任意设定 | 1S--99H或无限制任意设定 |
| 保护 | —— | 过温、限流、过压 | 过温、限流、过压 |
| 工作时间累计 | 小时 | 9999H或无限制任意设定 | 9999H或无限制任意设定 |
| 维护时间设定 | —— | 1H~9999H | 1H~9999H |
| 屏幕锁定 | —— | 通过LOCK键锁定屏幕，防止误操作 | 通过LOCK键锁定屏幕，防止误操作 |
| 脉冲控制 | S | 电流连续正脉冲，脉宽、频率连续可调 | 电流连续正脉冲，脉宽、频率连续可调 |
| 环境条件 |
| 工作温度 | ℃ | 0℃~40℃ | 0℃~40℃ |
| 存储温度 | ℃ | -10℃~85℃ | -10℃~85℃ |
| 工作湿度 | RH | 20%-80%RH（无凝露） | 20%-80%RH（无凝露） |
| 存储湿度 | RH | 10%-95%RH（无凝露） | 10%-95%RH（无凝露） |
| 海拔高度 | m | ＜2000m | ＜2000m |
| 电气与机械性能 |
| 散热 | —— | 强制风冷，前面板和左右2侧进风，后面板出风 | 强制风冷，前面板和左右2侧进风，后面板出风 |
| 重量 | kg | 约28kg | 约28kg |
| 尺寸 | mm | 宽：434mm 高：264mm/6U 深：600mm | 宽：434mm 高：264mm/6U 深：600mm |
| 振动 | —— | 50Hz，2G，XY@1min | 50Hz，2G，XY@1min |
| 耐压 | —— | 10mA，AC1500V@1min无击穿,（L和N对外壳） | 10mA，AC1500V@1min无击穿,（L和N对外壳） |
| 绝缘 | —— | 正输出端子对外壳：500V，＞100MΩ；负输出端子对外壳：500V，＞100MΩ | 正输出端子对外壳：500V，＞100MΩ；负输出端子对外壳：500V，＞100MΩ |
产品选型
选型参数确认
| 内容 | 参数 | 选型参数确认 |
|---|
| 输出峰值电压 | Umax＜1500V | 需要 |
| 输出峰值电流 | Imax＜500A | 需要 |
| 输出波形 | N/S/D/M1/M2 | 需要(默认S-正脉冲) |
| 输出频率 | ＜1MHz | 需要（默认＜100KHz） |
| 上升/下降时间 | ＞100ns | 需要默认＜1uS |
| 通讯接口 | RS232/RS485/USB | 三选一 |
| 负载性质 | 阻性/容性/感性/复合 | 需要（默认阻性负载） |
| 机箱尺寸 | 1U的倍数高度或100mm，19英寸宽 | 有无特殊要求 |
| 使用场合 | 特殊要求，需提供具体实验规范、条件相关技术参数 | 需要 |
详情请致电垂询： 180 6194 6188
