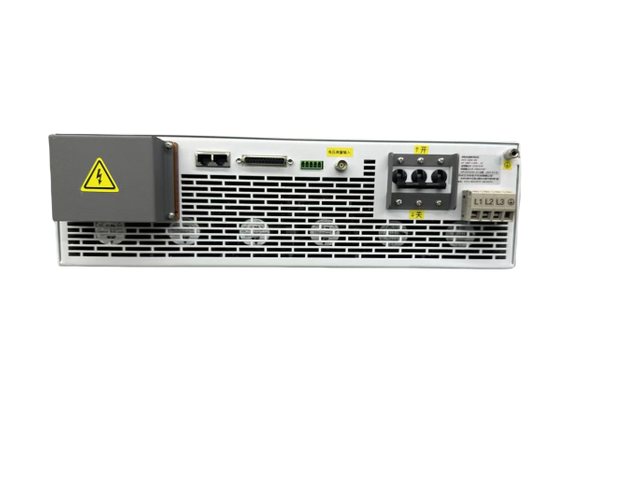

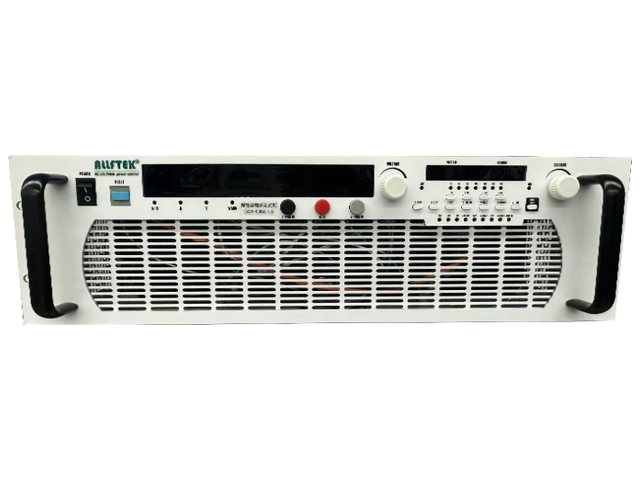

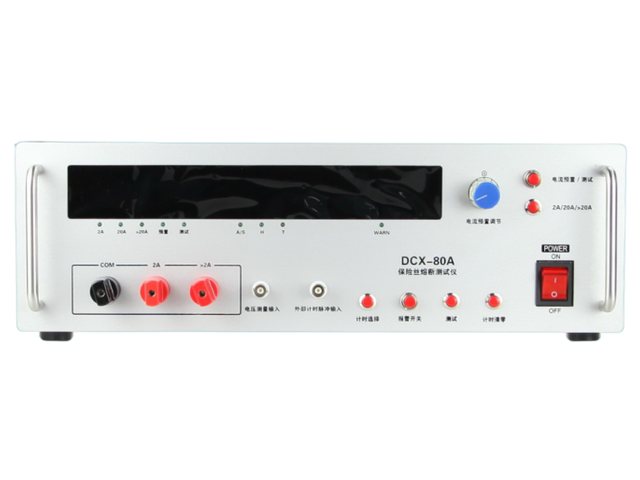

DCX系列 熔断测试仪（高速恒流源）
    发布时间: 2026-10-16 14:58

DCX系列熔断测试仪，是一款采用最新功率变换元器件的高功率密度，为保险丝及过流保护电气行业，根据相关GB/CCC标准要求，深度开发的产品。界面简洁易操作，齐全的保护功能。操作简单可替代原较为负载的系统，能满足不同客户的应用需求。

应用领域

适用于各类熔断器、断路器、保险丝、过流保护器，新能源汽车电池包熔断器(蚀刻保险丝FPC的采集组件)、线束等耐电流测试等。



DCX系列 熔断测试仪（高速恒流源）

DCX系列 熔断测试仪（高速恒流源）

DCX系列 熔断测试仪（高速恒流源）DCX系列 熔断测试仪（高速恒流源）DCX系列 熔断测试仪（高速恒流源）

产品概述

DCX系列熔断测试仪，是一款采用最新功率变换元器件的高功率密度，为保险丝及过流保护电气行业，根据相关GB/CCC标准要求，深度开发的产品。界面简洁易操作，齐全的保护功能。操作简单可替代原较为负载的系统，能满足不同客户的应用需求。

产品特点

  • 适用各类熔断器、保险丝、过流保护器、线束等耐电流测试专用设备

  • 高精度计时可达1mS

  • 超快反应时间，迅速稳定电流

  • 优于100ppM的计时准确度

  • 连续老化电流xA

  • 峰值电流4xA(最长维持时间，各机型不同)

  • 标准机型DCX-80A（老化20A; 熔断峰值80A），接受非标定制

  • 标准19英寸机箱

应用行业

适用于各类熔断器、断路器、保险丝、过流保护器，新能源汽车电池包熔断器(蚀刻保险丝FPC的采集组件)、线束等耐电流测试等。

技术参数

产品参数（标准机）

型号型号DCX-80ADCX-80ADCX-80A
输入电压输入电压Input voltageInput voltageAC 198~242V
输入频率输入频率FrequencyFrequency50Hz/60Hz
连续输出电流连续输出电流Continuous output currentContinuous output current0-20A
峰值输出电流峰值输出电流Peak output currentPeak output current20A-80Amax
计时方式计时方式Timing modeTiming mode秒、分、小时
计时范围测试模式Timing rangeTest mode99分60秒999毫秒（A/S）
计时范围老化模式Timing rangeBurn-in mode99×600小时+60分（H）
计时范围循环老化模式Timing rangeCyclic burn-in mode60分ON+15分OFF--可持续99×600循环（T）
时钟稳定度时钟稳定度Clock stabilityClock stability10-5
回路电压回路电压Circuit voltageCircuit voltageDC15Vmax
外部电压测量外部电压测量External voltage measurementExternal voltage measurement1.999V
电流显示电流显示Current displayCurrent display0.001A（0-1.999）±0.6%
电流显示电流显示Current displayCurrent display0.01（0-19.99）±0.6%
电流显示电流显示Current displayCurrent display0.1A（0-199.9）±0.6%
电流回读精度电流回读精度Current readback accuracyCurrent readback accuracy<0.6%±7D
电流稳定时间电流稳定时间Current stabilization timeCurrent stabilization time<260uS（测试电流10A）
电流过冲电流过冲Current overshootCurrent overshoot<5%设定值（测试电流10A）
空载电流显示空载电流显示No load current displayNo load current display＜±2D
保险丝测量范围保险丝测量范围Fuse measuring rangeFuse measuring range200mA-20A / 21A-80A
电流纹波电流纹波RippleRipple<10mARMS
输出峰值功率输出峰值功率Output peak powerOutput peak power800W
散热方式散热方式Cooling modeCooling mode强制风冷
报警方式报警方式Alarm modeAlarm modeLED / 声音
尺寸 (W H D)尺寸 (W H D)Dimensions (W H D)Dimensions (W H D)434×145×490
重量重量WeightWeight～Kg

产品选型

支持最大熔断（峰值）电流 12000A，老化（连续）电流 3000A

支持最高回路电压 100V

可根据客户需求非标定制

详情请致电垂询： 180 6194 6188
