LSG系列雷击浪涌冲击发生器

发布时间: 2026-10-16 15:11

LSG系列雷击浪涌冲击发生器依据 IEC 60060-1及 GB/T 16927.1 标准设计，满足光伏板及各类电子设备的冲击电压测试需求。试验电压范围宽，输出波形 1.2/50μs 精确可调，脉冲上升沿、宽度、极性、次数及间隔时间等参数均可由用户编程设定，并通过大尺寸触摸屏实现一键操作，适用于科研、检测认证、生产线及现场试验等多种场景。

应用领域

光伏组件及逆变器冲击耐压测试、半导体器件测试、汽车电子测试、家电及通讯设备EMC抗扰度试验、科研院所及第三方检测、新能源行业认证测试。

商品信息

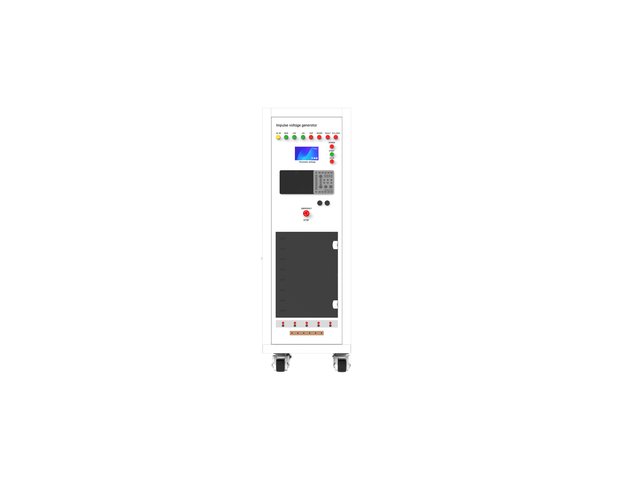

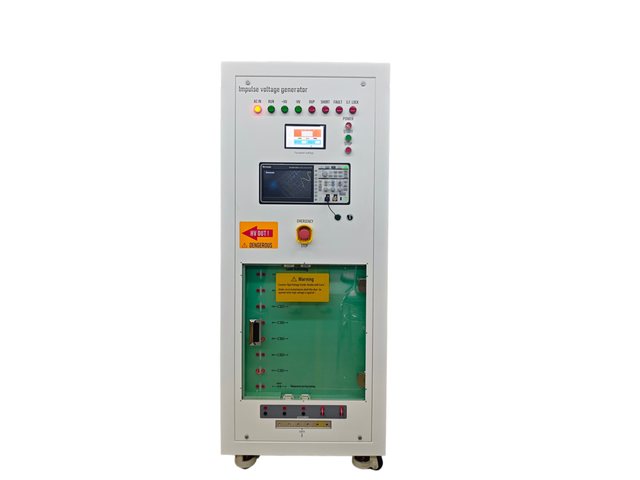

LSG系列雷击浪涌冲击发生器

产品概述

产品特点

采用可编程控制技术，使控制系统实现超小型化及高可靠性能的智能自动控制和测量；
关键器件采用优质进口器件，质量保证，输出稳定可靠；

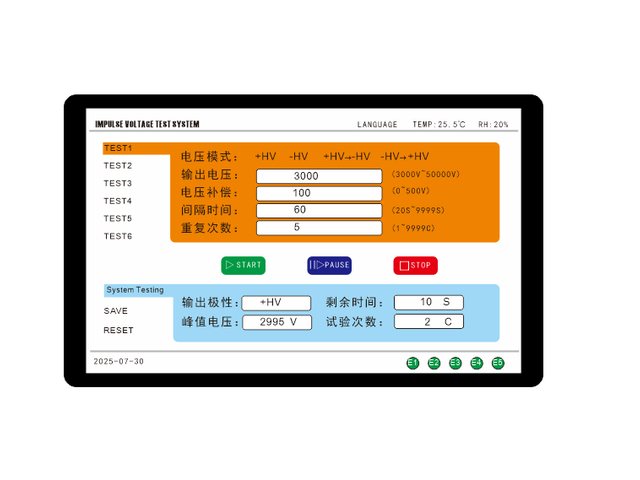

操作界面采用 7.0 英寸超大液晶触摸屏，可灵活编程，界面具有画面提示功能，可实现人机对话，操作方便，不易出错；
具有控制、保护、警示、提示各种功能，可有效保护人身和系统的安全；
可由用户自由设定和保护试验参数，灵活方便，轻松实现一键完成试验；
可自动记忆当前试验的各种状态和设置，当试验中途暂停时，在未断电的状态下，可继续之前的测试；
输出电压极性支持正、负、先正后负、先负后正，次数 1~9999 次可设，间隔时间 20~9999s 可调；
符合 IEC 61000-4、GB/T 17626 及 ISO-7637 等相关国际与国家标准。

应用行业

光伏组件及逆变器冲击耐压测试、半导体器件测试、汽车电子测试、家电及通讯设备EMC抗扰度试验、科研院所及第三方检测、新能源行业认证测试。

技术参数

技术规格

规格	LSG-50KV	LSG-30KV
输出电压	0~±50.00 KV	0~±30.00 KV
输出电流	可根据负载定制	可根据负载定制
输出功率(Max.)	10 kVA (最大值)	6kVA

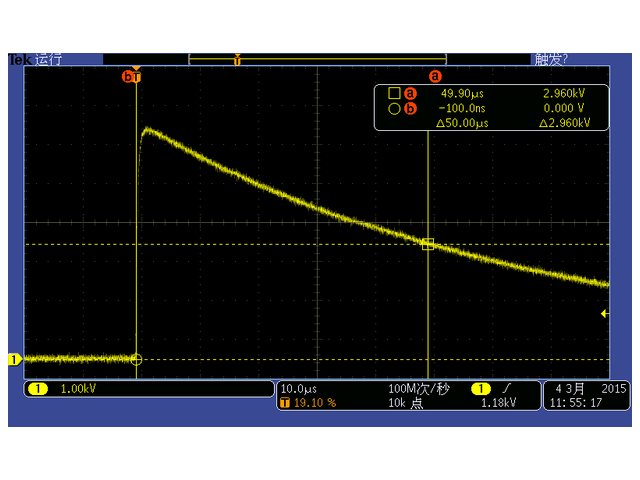

输出波形	1.2 / 50 μs (标准雷电波形:0-峰值上升时间1.2μs /峰值-半峰下降时间50μs )	1.2 / 50 μs (标准雷电波形:0-峰值上升时间1.2μs /峰值-半峰下降时间50μs )
脉冲上升沿	0.84 μs ~ 3.12 μs(@带载0.02uF条件下)	0.84 μs ~ 3.12 μs(@带载0.02uF条件下)
脉冲宽度	50 μs (精度 ±20 % 以内)	50 μs (精度 ±20 % 以内)
输出电压极性	正、负、先正后负、先负后正	正、负、先正后负、先负后正
电容范围	15 nF ~ 150 nF (7 档可选)	15 nF ~ 150 nF (7 档可选)
次数设定	1~9999 次	1~9999 次
间隔时间	20~9999 s	20~9999 s
通讯接口	RS232 / RS485 (可选)，支持 SCPI、Modbus 协议	RS232 / RS485 (可选)，支持 SCPI、Modbus 协议
源效应	＜ 0.5 % ± 2 digit @ 额定电源、额定负载	＜ 0.5 % ± 2 digit @ 额定电源、额定负载
负载效应	＜ 1 % ± 2 digit @ 阻性负载满载	＜ 1 % ± 2 digit @ 阻性负载满载
电压显示分辨率	10 V	10 V
电压显示精度	≤ 0.5 % + 50 V	≤ 0.3 % + 50 V
上升时间	≤ 200 ms (空载至满载)	≤ 200 ms (空载至满载)
下降时间	≤ 1 s (满载至空载)	≤ 1 s (满载至空载)
测量时间	≤ 8 ms	≤ 8 ms
过压保护精准度	≤ 1 % + 1 digit	≤ 1 % + 1 digit
过流保护精准度	110 % IMax	110 % IMax
瞬态响应时间	≤ 5 ms	≤ 5 ms
保护功能	OVP / OCP / OTP / 短路保护 / 紧急停止	OVP / OCP / OTP / 短路保护 / 紧急停止
绝缘电阻	电源输入端对机架 ≥ 20 MΩ	电源输入端对机架 ≥ 20 MΩ
介电强度	电源输入端对机架可承受 1500 V / 50 Hz / 1 min，无飞弧、无击穿	电源输入端对机架可承受 1500 V / 50 Hz / 1 min，无飞弧、无击穿
外观尺寸	约 700 (W) × 900 (D) × 1780 (H) mm	约 700 (W) × 900 (D) × 1780 (H) mm
整机重量	约 280 kg	约 260 kg
工作电源	AC 220 V (198 ~ 242 VAC), 47 ~ 63 Hz, 单相 3 线 (L N PE)	AC 220 V (198 ~ 242 VAC), 47 ~ 63 Hz, 单相 3 线 (L N PE)
工作温度	0 °C ~ 35 °C, < 60 % R.H.	0 °C ~ 35 °C, < 60 % R.H.
储存温度	-10 °C ~ 70 °C, < 85 % R.H.	-10 °C ~ 70 °C, < 85 % R.H.
出货配件清单	示波器、高压测试线、电源线、接地线、说明书、保修卡、出厂测试报告、合格证	示波器、高压测试线、电源线、接地线、说明书、保修卡、出厂测试报告、合格证
