CMTI-3000 共模瞬态抗扰度测试仪
发布时间: 2026-10-16 15:15
AP-CMTI/3000主机（一台独立设备，无需额外配置高压源、信号源）
CMTI-tBox 测试治具：提供客制化
示波器（推荐 ≥ 200 MHz 带宽 + 高压差分探头）：用户自配或配套供应
上位机软件（标配，含 dV/dt 自动扫描、波形采集、报表导出）
DUT：数字隔离器、光耦、栅极驱动器等隔离器件
应用领域
数字隔离器（容耦/磁耦）研发测试、批量抽检、供应商来料检验。
光耦、栅极驱动器、隔离运放的 CMTI 一致性测试。
新能源汽车：电机驱动 OBC、DCDC、栅极驱动器隔离性能验证。
工业自动化：PLC、伺服驱动、变频器、隔离 RS-485/CAN。
光伏/储能：高压母线检测、BMS 隔离接口。
通信电源、医疗电源、轨道交通牵引系统的安规与可靠性评估。

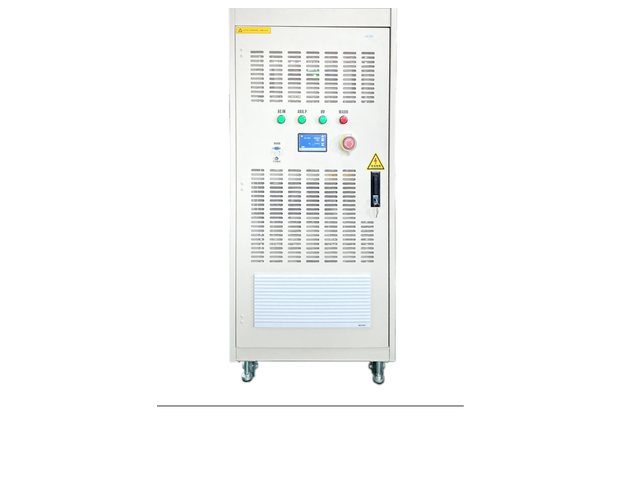

AP-CMTI/3000 共模瞬态抗扰度测试仪
产品概述
面向数字隔离器、光耦等隔离器件的 CMTI 表征与一致性测试。一台仪器即可完成"高压发生器 + dV/dt 控制 + 脉冲发生"三大功能，标配 CMTI-tBox 测试治具，开箱即用。
脉冲发生器：50Ω输出阻抗，矩形波，0~+3000V，50ns–1 µs脉宽，1ns 步进。
dV/dt 控制单元：@100ns 脉宽下 ≥300 kV/µs，80/100/150/220/300 kV/µs 5档可选
连续调节。
高压发生器：0–3000V直流偏置（选配0–1000V），纹波 <0.1% rms。
CMTI-tBox 测试治具：8 通道、电池隔离供电、安全门互锁、支持 16/32 pinIC。
产品特点
| 序号 | 核心优势 | 详细说明 |
|---|
| 01 | 一体化集成 | ★ 高压发生器 + dV/dt 控制单元 + 脉冲发生器 三合一；用户无需自行采购高压源、信号源、控制器，免去多设备同步、连接、调试工作量。 |
| 02 | 测试治具 | ★ CMTI-tBox 8 通道测试治具随机配置（含电池隔离供电 3.3V/5V 双路、安全门互锁、16/32 pin IC 兼容），开箱即用； 或根据客户实际需求定制测试治具。 |
| 03 | 本地化交付与服务 | ★ 3–4 个月交付，远快于进口品牌的 6 个月+ 海运周期； 本地工程师 24h 响应，提供现场培训、定期回访、远程诊断。 |
| 04 | 灵活可定制 | ★ 电压电流范围、测试治具、夹具、上位机软件、测试流程 均可按客户 DUT深度定制； 适配 IEC 60747-5-5、IEC 60747-17、AEC-Q 等多种测试要求。 |
应用行业
数字隔离器（容耦/磁耦）研发测试、批量抽检、供应商来料检验。
光耦、栅极驱动器、隔离运放的 CMTI 一致性测试。
新能源汽车：电机驱动 OBC、DCDC、栅极驱动器隔离性能验证。
工业自动化：PLC、伺服驱动、变频器、隔离 RS-485/CAN。
光伏/储能：高压母线检测、BMS 隔离接口。
通信电源、医疗电源、轨道交通牵引系统的安规与可靠性评估。
技术参数
3.1 脉冲发生器
| 参数 | 规格 | 备注 |
|---|
| 输出波形 | 矩形波 | — |
| 电压范围 | 0 ~ +3000 V | 连续可调 |
| 输出阻抗 | 50 Ω | 匹配传输系统 |
| 输出脉宽 | 50 ns ~ 1000 ns | 步进 5 ns |
| 脉冲控制 | 单次 / 群脉冲 | 重复频率 < 10 Hz |
| 显示及控制 | 触摸屏 | 中文操作界面 |
| 最快上升沿速率 | ≥ 300 kV/µs | 100 ns 脉宽下 |
3.2 dV/dt 控制单元
| 参数 | 规格 | 备注 |
|---|
| 控制范围 @100ns 脉宽 | 300 kV/µs | 最快档 |
| 电压范围 | +500 V ~ +3000 V | — |
| 调节方式 | 连续 | 范围可定制 |
| 分档（选项） | 80 / 100 / 150 / 220 / 300 kV/µs | 5 档可选 |
| 显示方式 | 外部示波器测量 | 标配外接示波器接口 |
3.3 高压发生器
| 参数 | 规格 | 备注 |
|---|
| HV1 | 0 – 3000 V | 主高压输出 |
| 直流偏置电源 | 0 – 1000 V | 选配 |
| 纹波系数 | < 0.1 % rms | 高精度 |
3.4 整机规格
| 项目 | 规格 |
|---|
| 集成方式 | 高压发生器 + dV/dt控制单元 + 脉冲发生器 三合一 |
| 外观 | 立式机柜(或标19”机架式) |
| 操作方式 | 前面板触摸屏 + 急停开关 |
| 安全保护 | 测试安全门互锁 |
| 整机质保 | 1 年 |
| 交付周期 | 3–4 个月 |
4.2 技术规格
| 参数 | 规格 |
|---|
| 体积 | 宽400 * 高200 * 深300 mm（暂定） |
| 与主机连接 | 一体式或分体式 |
| 分布电容 | 依实测 |
| 治具耐电压 | ≤ 3300V DC |
| 脉冲输入方式 | BNC 接头（可定制） |
| 测试端连接 | BNC |
| 输出通道数 | 8 通道 |
| 外壳接地 | 接大地 |
| 保护方式 | 测试安全门互锁 |
| 治具供电 | 电池供电 3.3 V/5 V *2路 |
| 支持 IC 脚位数 | 16 pin/32 pin |
| ★ 用户价值 CMTI-tBox 随机配置—— 进口品牌通常治具需另购（CNY:5~15万元） 且需用户自行配置电池、夹具、安全互锁。 | ★ 用户价值 CMTI-tBox 随机配置—— 进口品牌通常治具需另购（CNY:5~15万元） 且需用户自行配置电池、夹具、安全互锁。 |
产品选型
型号：AP-CMTI/3000
详情请致电垂询： 180 6194 6188
